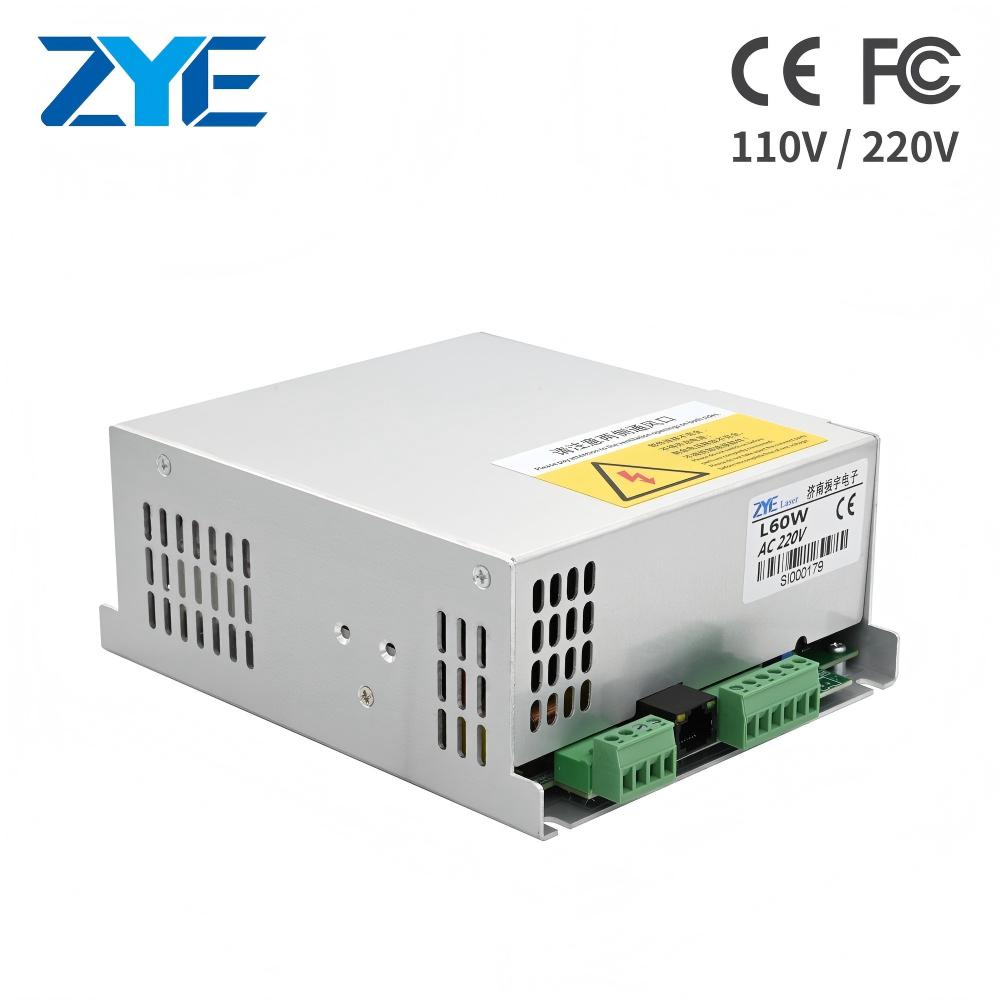

Fuente de alimentación láser de CO2 L60W con salida de 26 kV

Información de selección y reemplazo

La potencia nominal por sí sola no es suficiente para determinar si esta fuente de alimentación es adecuada para una máquina láser.

Antes de pedir el L60W, verifique:

1. La potencia nominal y la corriente recomendada del tubo láser de CO2.
2. Si la máquina requiere entrada AC110V o AC220V.
3. El espacio de instalación disponible dentro de la máquina.

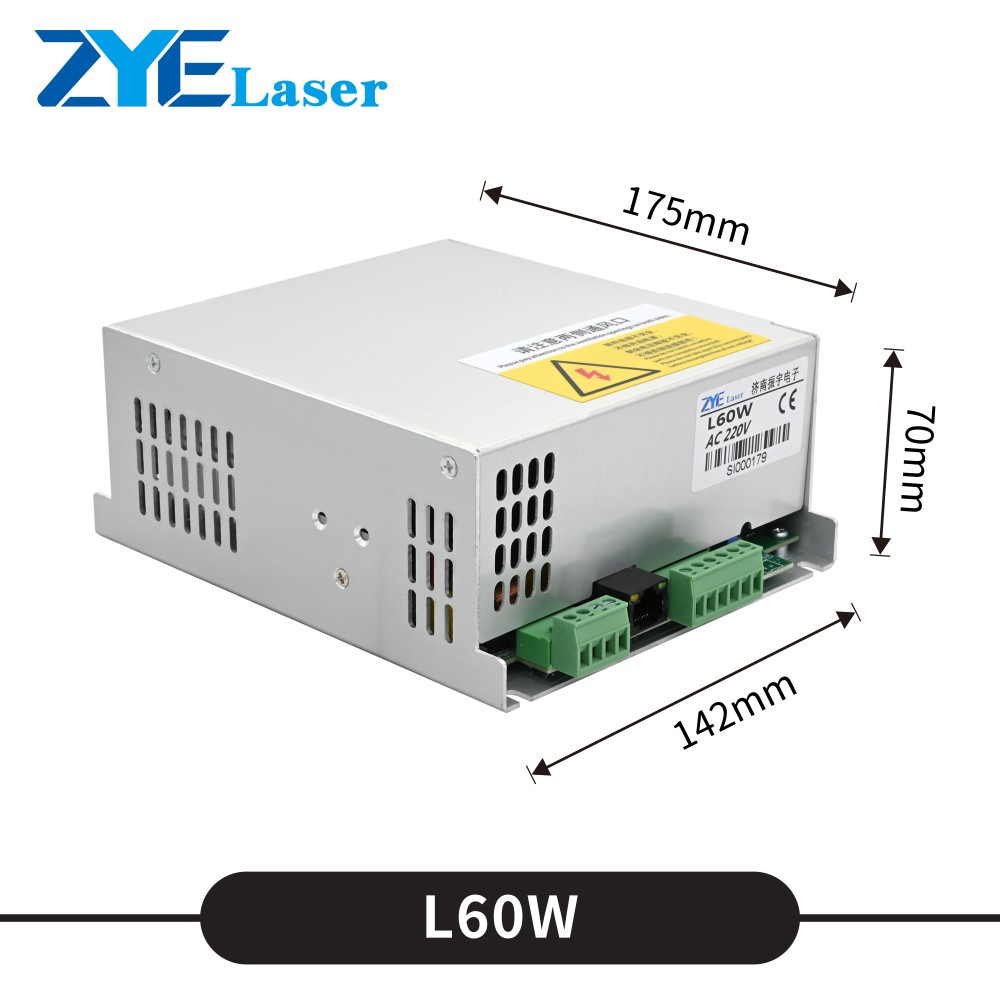

4. Las posiciones de los orificios de montaje y las dimensiones del gabinete.
5. La disposición del terminal y el tipo de señal del controlador.
6. El método de cableado del circuito de protección del agua.
7. Las especificaciones que se muestran en la etiqueta original de la fuente de alimentación.

Para aplicaciones de reemplazo, enviar fotografías claras de la etiqueta, los terminales y los conectores originales de la fuente de alimentación puede ayudar con la confirmación del modelo.

Aplicaciones típicas

La fuente de alimentación L60W se puede considerar para:

• Máquinas de grabado láser de CO2 de 60 W.
• Máquinas de corte por láser de CO2 de 60 W
• Sistemas de tubos láser de CO2 de vidrio
• Reemplazo de una fuente de alimentación con especificaciones eléctricas y de instalación coincidentes.
• Aplicaciones de fabricación y mantenimiento de máquinas láser.

La compatibilidad final debe confirmarse según el tubo láser, el controlador, el voltaje de entrada y la configuración del cableado.

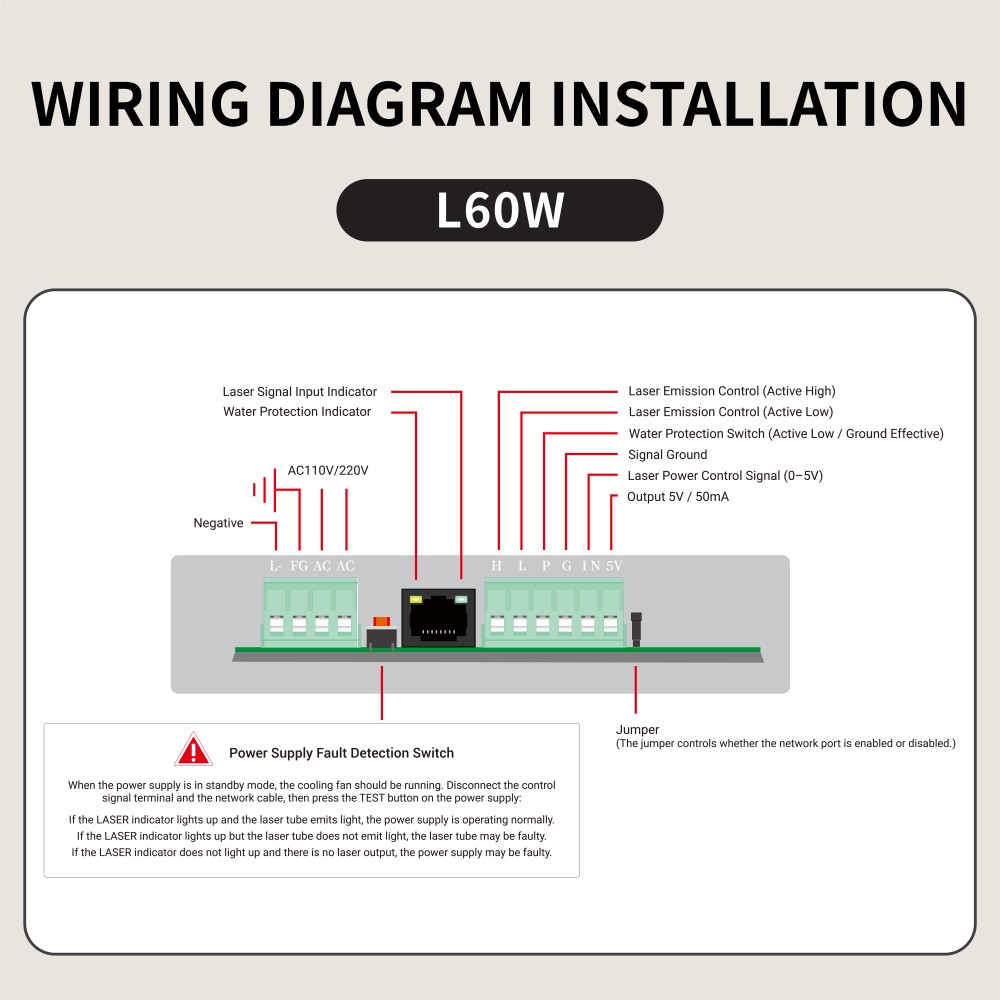

Información de control y terminal

El terminal de control incluye conexiones para control de emisión láser, protección contra agua, señal de tierra, control de potencia y salida de 5V.

Tanto las señales de control láser activo-alto como activo-bajo se muestran en el diagrama de cableado suministrado. La disposición de los terminales debe comprobarse cuidadosamente antes de la instalación, especialmente al sustituir un modelo de fuente de alimentación diferente.

No conecte la unidad basándose únicamente en el color del cable. Siga las etiquetas de los terminales y el diagrama de cableado de la máquina.

Notas de instalación y seguridad

Este producto genera alto voltaje durante el funcionamiento.

• La instalación y las pruebas deben ser realizadas por personal calificado.
• Desconecte la entrada de CA antes de conectar o cambiar cualquier cableado.
• Conecte la tierra de protección de forma segura.
• Mantenga el cable de salida de alto voltaje adecuadamente aislado.
• Confirme el voltaje de entrada antes de encender la alimentación.
• Asegúrese de que el ventilador de refrigeración y las aberturas de ventilación no estén bloqueados.
• No toque la salida de alto voltaje ni las conexiones del tubo láser mientras la unidad esté encendida.
• Deje suficiente tiempo de descarga antes de realizar el mantenimiento.
• Verifique el circuito de protección del agua antes de habilitar la salida láser.

¿Por qué elegir Jinan Zhenyu Electronics?

Jinan Zhenyu Electronics Co., Ltd. suministra fuentes de alimentación para láser de CO2 para los requisitos de fabricación, reemplazo y mantenimiento de máquinas láser.

Para confirmar si el L60W es adecuado, los clientes pueden proporcionar la potencia del tubo láser, el voltaje de entrada, el modelo de fuente de alimentación original, fotografías de terminales y dimensiones de instalación para comparar.

Preguntas frecuentes

¿El L60W es adecuado para todos los tubos láser de CO2 de 60W?

No necesariamente. La compatibilidad depende de la corriente de funcionamiento recomendada para el tubo láser, el voltaje de entrada, las señales del controlador, el cableado y las dimensiones de instalación.

¿El L60W admite 110 V y 220 V?

Las opciones AC110V y AC220V se muestran en la información del producto. La versión de voltaje de entrada requerida debe confirmarse antes de realizar el pedido.

¿Cuáles son las especificaciones de salida máxima?

La imagen de parámetros suministrada muestra un voltaje de salida máximo de 26 kV y una corriente de salida máxima de 24 mA.

¿Puede reemplazar otra fuente de alimentación láser de 60W?

Puede usarse como reemplazo cuando las especificaciones eléctricas, dimensiones, posiciones de montaje, conectores y señales de control coincidan. Envíe fotos de la unidad original antes de realizar el pedido.

¿Se incluye el controlador LCD externo?

La imagen proporcionada muestra una opción de controlador LCD externo, pero no se ha confirmado su inclusión estándar. Especifique si se requiere una pantalla externa al solicitar una cotización.

CTA de consulta

¿Necesita confirmar si el L60W se adapta a su máquina láser?

Envíanos la siguiente información:

• Potencia del tubo láser de CO2
• Modelo de fuente de alimentación original
• Voltaje de entrada requerido
• Fotos de la etiqueta original y terminales.
• Dimensiones de instalación disponibles
• Cantidad requerida

Jinan Zhenyu Electronics Co., Ltd. le ayudará a comparar las especificaciones antes de la cotización.
