How to Choose the Right CO2 Laser Power Supply

Elegir la fuente de alimentación del láser de CO2 correcta es esencial para el funcionamiento confiable de un tubo láser de CO2 de vidrio. La fuente de alimentación debe coincidir no sólo con la potencia nominal del tubo, sino también con la entrada de CA de la máquina, las señales de control, el circuito de protección, la disposición de los terminales y el espacio de instalación.

Una fuente de alimentación inadecuada puede causar una salida láser débil o inestable, fallas en el disparo, ajuste de energía incorrecto o problemas de compatibilidad. Antes de pedir una unidad nueva o de reemplazo, verifique la información completa de la máquina en lugar de seleccionar un modelo solo por potencia o apariencia.

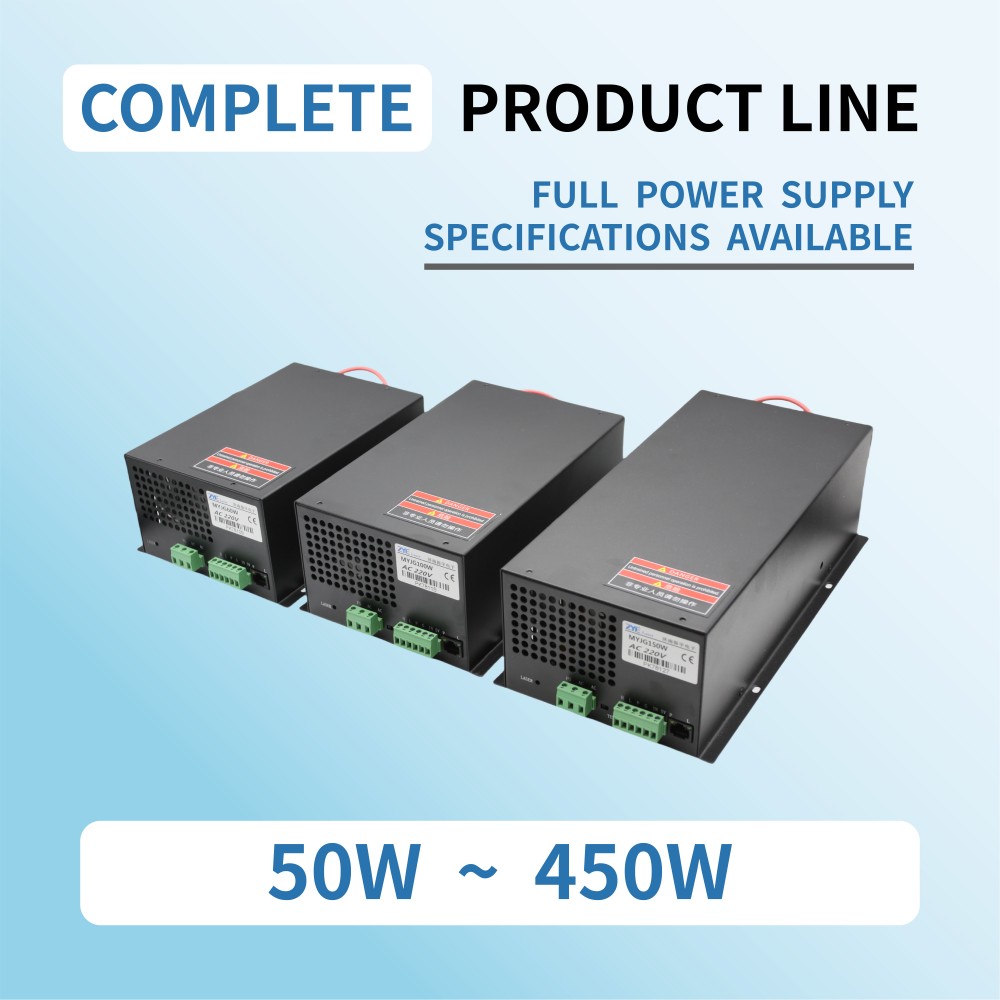

CO2 laser power supply label and terminal inf

1. Confirme la potencia del tubo láser de CO2

Comience comprobando la potencia nominal del tubo láser de CO2 de vidrio instalado. Las clasificaciones comunes utilizadas en equipos de corte y grabado láser incluyen 40W, 50W, 60W, 80W, 100W, 120W, 150W, 180W y otros niveles de potencia.

La fuente de alimentación seleccionada debe diseñarse para los requisitos eléctricos del tubo láser. Sin embargo, no siempre es suficiente igualar la potencia impresa. Los diferentes modelos de tubos pueden tener diferentes requisitos de corriente de funcionamiento y alto voltaje.

No asuma que una fuente de mayor potencia es automáticamente adecuada para un tubo láser de menor potencia. Una fuente de alimentación mal adaptada puede afectar la estabilidad de salida y la vida útil del tubo.

Antes de la selección, prepare:

Potencia nominal del tubo láser
Modelo de tubo láser, si está disponible
fabricante de tubos
Modelo de fuente de alimentación existente
Fotografías claras de ambas etiquetas de productos.

Si la información exacta del tubo no está disponible, mida su longitud y diámetro y envíe fotografías claras para su posterior verificación. Estos detalles pueden ayudar en la identificación, pero no deben reemplazar las especificaciones técnicas confirmadas.

2. Verifique la serie y el modelo de la fuente de alimentación

Las fuentes de alimentación para láser de CO2 con la misma potencia nominal aún pueden diferir en el diseño eléctrico, la disposición de los terminales, el método de control, el tamaño del gabinete o la aplicación prevista.

Jinan Zhenyu Electronics Co., Ltd. suministra diferentes series de fuentes de alimentación láser, incluidos los productos MYJG y ZY. Al reemplazar una unidad existente, verifique si el modelo original pertenece a una serie particular y si el reemplazo proporciona las interfaces requeridas.

Registre el número de modelo completo en lugar de solo "fuente de alimentación de 80 W" o "fuente de alimentación láser de 100 W". Las letras o sufijos en el nombre del modelo pueden identificar diferencias en estructura, versión de voltaje, cableado o función.

Un modelo no debe considerarse compatible únicamente porque:

Su recinto es similar.
El cable de alta tensión está en la misma posición.
La potencia nominal es la misma.
El bloque de terminales tiene un número similar de conexiones.
Se adapta al espacio disponible para la máquina.

Confirme las especificaciones del producto y las definiciones de terminales antes de la instalación.

3. Verifique el voltaje de entrada de CA

Los equipos láser de CO2 pueden utilizar diferentes voltajes de entrada de CA según la máquina y el mercado de destino. Antes de realizar el pedido, verifique los requisitos de entrada que se muestran en la etiqueta de la fuente de alimentación existente.

Confirmar:

Voltaje de entrada de CA requerido
Tensión de red local
Versión de tensión de alimentación
Disposición del terminal de entrada de CA
Conexión a tierra de protección

Algunos modelos pueden estar disponibles en diferentes versiones de voltaje de entrada, mientras que otros pueden usar un selector o un rango de entrada definido. Siga siempre la etiqueta y la documentación técnica del modelo específico.

La aplicación de un voltaje de entrada de CA incorrecto puede dañar la fuente de alimentación y crear un peligro eléctrico.

No determine el voltaje de entrada únicamente por el tipo de enchufe, el color del cable o el país de uso. Consulte la etiqueta del producto real.

4. Verifique la señal de disparo

El controlador de la máquina envía un comando de activación para iniciar y detener la salida del láser. Dependiendo de la fuente de alimentación y el controlador, el circuito de activación puede utilizar lógica activa-alta o activa-baja.

Las marcas de terminales pueden incluir letras como H, L u otras designaciones específicas del modelo. No se garantiza que estas letras tengan la misma función en todas las fuentes de alimentación.

Antes de seleccionar un reemplazo, verifique:

Modelo de controlador
Tipo de señal de disparo
Lógica activa-alta o activa-baja
Conexión señal-tierra
Definiciones de terminales existentes
Diagrama de cableado original, si está disponible.

La compatibilidad incorrecta del disparador puede impedir que el láser se dispare o crear un riesgo de emisión de láser no deseada.

No copie las conexiones de terminales de otro modelo sin confirmar el diagrama de cableado de la fuente de alimentación real.

5. Confirme el método de control de energía

El controlador también envía una señal que determina la potencia del láser solicitada. Esto es diferente de la señal de disparo.

Dependiendo del equipo, el ajuste de potencia puede utilizar:

Una señal de control analógica.
Una señal de control PWM
Un potenciómetro manual o panel de control.
Otra interfaz específica del controlador

El voltaje de señal permitido, los requisitos de PWM y la disposición de los terminales varían según los modelos de fuente de alimentación.

No asuma que todas las fuentes de alimentación del láser de CO2 utilizan el mismo rango de señal de control. Una especificación como 0–5 V solo debe usarse cuando esté confirmada en la documentación del modelo seleccionado.

Al reemplazar una fuente de alimentación, compare los requisitos de control tanto de la unidad existente como del reemplazo propuesto.

6. Verifique la protección del agua y los enclavamientos de seguridad

Un sistema láser de CO2 normalmente incluye un circuito de protección de agua de refrigeración. Dependiendo de la máquina, el circuito de protección también puede incluir una alarma de enfriadora, un interruptor de cubierta de la máquina, un circuito de parada de emergencia u otro dispositivo de seguridad.

El terminal de protección puede utilizar marcas como P, WP u otra designación, pero su función y lógica exactas deben confirmarse para el modelo específico.

Antes de realizar el pedido, consulte:

Definición de terminal de protección del agua
Condición de circuito abierto o cerrado requerida
Conexión de alarma de enfriadora
Cableado del dispositivo de seguridad de la máquina
Lógica de protección del controlador

No puentee permanentemente el circuito de protección de agua para que el láser funcione. Si el agua de refrigeración deja de circular, el tubo láser de vidrio podría sufrir daños graves.

7. Compare el diseño de la terminal

La fuente de alimentación de repuesto debe proporcionar las conexiones necesarias para el controlador de la máquina, el sistema de protección y el tubo láser.

Tome fotografías claras de:

Terminales de entrada de CA
Conexión a tierra de protección
Terminales de control de bajo voltaje
Conexión de protección del agua
Cable de salida de alto voltaje
Conexión de retorno del tubo láser
Todos los cables existentes antes de retirarlos.

Los nombres de terminales que parecen similares pueden cumplir funciones diferentes. La tierra de señal, la tierra de protección y el neutro de CA no deben tratarse como conexiones intercambiables.

Si el modelo de reemplazo utiliza una disposición de terminales diferente, un técnico calificado debe revisar el cableado antes de aplicar energía.

8. Verifique las dimensiones de instalación

Confirme que la nueva fuente de alimentación se pueda instalar de forma segura en el espacio disponible para la máquina.

Comparar:

Largo, ancho y alto total
Posiciones de los orificios de montaje
Dirección del cable de alta tensión
Orientación de terminales
Aberturas de ventilación
Espacio libre necesario alrededor del recinto
Longitud de cable disponible

Una unidad que se adapta físicamente aún puede ser eléctricamente incompatible. Por lo tanto, las dimensiones deben comprobarse junto con los requisitos técnicos y de control.

Instale la fuente de alimentación en un lugar limpio, seco y ventilado. Manténgalo alejado de fugas de agua, condensación, polvo intenso y objetos metálicos sueltos.

9. Considere la aplicación de la máquina

Las fuentes de alimentación para láser de CO2 se utilizan en equipos de corte y grabado láser para materiales como acrílico, madera, tela, cuero, papel y caucho.

Sin embargo, el material procesado por sí solo no determina el suministro de energía correcto. La selección debe basarse principalmente en las especificaciones del tubo láser y de la máquina.

La información de la aplicación sigue siendo útil al comprobar:

Si la máquina se utiliza principalmente para grabar o cortar
Potencia operativa requerida
Duración típica del trabajo
Condiciones de refrigeración y ventilación.
Formato y configuración de la máquina.
Método de control esperado

Para una máquina existente, reemplace la fuente de alimentación según la compatibilidad eléctrica confirmada en lugar de elegir una clasificación más alta simplemente para obtener más potencia de corte.

10. No diagnostique la falla basándose únicamente en la potencia

Una salida láser débil o una falla en el disparo no significan automáticamente que sea necesario reemplazar la fuente de alimentación.

Síntomas similares pueden ser causados por:

Un tubo láser envejecido o dañado
Configuración incorrecta del controlador
Un circuito abierto de protección del agua.
Cableado de control suelto
Mala conexión a tierra
Aislamiento de alto voltaje dañado
Problemas de alineación óptica
Fallo del sistema de refrigeración
Voltaje de entrada incorrecto
Una falla en el suministro de energía

Antes de solicitar un reemplazo, registre los síntomas y verifique las conexiones externas. Si es posible, proporcione el estado del indicador, información de alarma y fotografías del cableado.

Es posible que reemplazar la fuente de alimentación sin identificar la causa no resuelva el problema.

Información para prepararse antes de realizar el pedido

Para comprobar un modelo de fuente de alimentación láser de CO2, proporcione:

Potencia nominal del tubo láser
Modelo y fabricante del tubo láser.
Modelo de fuente de alimentación existente
Voltaje de entrada de CA requerido
Modelo de máquina o controlador
Foto clara de la antigua etiqueta de la fuente de alimentación.
Fotos de todos los bloques de terminales.
Fotos del cableado original.
Dimensiones de la fuente de alimentación
Descripción del problema de la máquina.
Información del indicador o alarma

Tome todas las fotografías mientras la máquina está apagada y desconectada de la red eléctrica de CA. No toque el cable de alto voltaje, el ánodo del tubo láser ni los componentes internos de la fuente de alimentación.

Lista de verificación de selección de fuente de alimentación para láser de CO2

Antes de confirmar un pedido, verifique:

La fuente de alimentación coincide con el tubo láser.
Se ha comprobado el modelo y serie completos.
El voltaje de entrada de CA es correcto.
La lógica del disparador es compatible.
El método de control de potencia es adecuado.
La protección contra el agua y los enclavamientos se pueden conectar correctamente.
Se han confirmado las definiciones de terminales.
Las dimensiones y posiciones de montaje se ajustan a la máquina.
El cableado de alto voltaje se puede instalar de forma segura.
Se cumplen los requisitos de refrigeración, conexión a tierra y ventilación.
